Reference

Vodní elektrárna Chladilnik, Bulharsko



Dosud největší realizace v oboru vodních elektráren byla dokončena na jaře letošního roku. Úplně nové vodní dílo v pohoří Rodopy bylo navrženo velkoryse a od začátku dávalo naději na dobrý výsledek. Navíc naše firma byla tentokrát generálním dodavatelem celé technologie „na klíč“.
Parametry vodního díla: Betonová hráz o maximální výšce 26m  a délce koruny 97m. Nádrž má vodní plochu 4,06 hektaru. Voda pro elektrárnu je přiváděna raženým tunelem o délce 660m a o průřezu 2,6m×3m. Turbosoustrojí pracují s rozsahem zpracovatelných průtoků 0,5m3/s÷5,5m3/s a celkovým čistým spádem 37m.

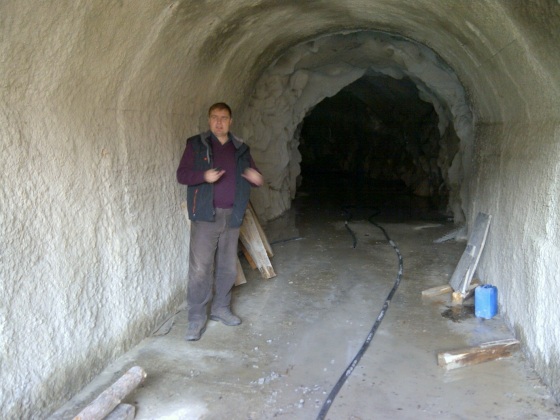

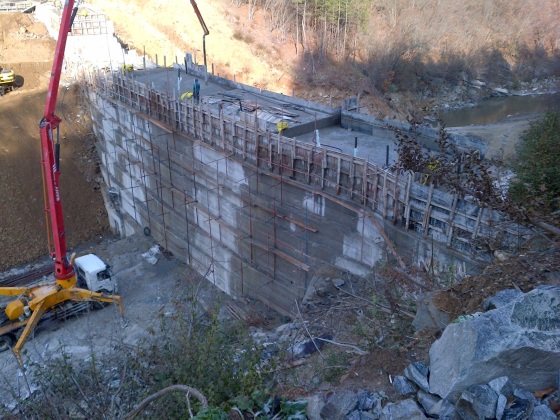

Fotografie z výstavby přehrady:

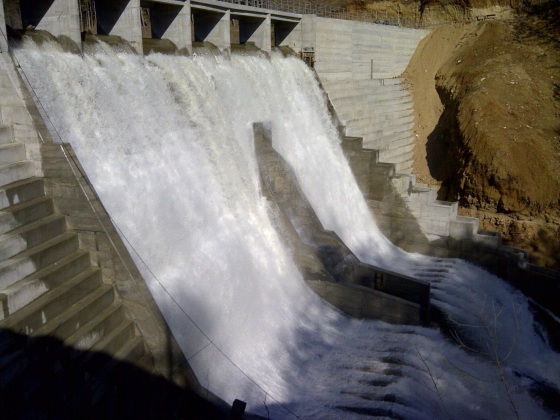

…a dokončené dílo:


Budova elektrárny je osazena trojicí turbosoustrojí se spirálními Francisovými turbínami s letmo uloženým oběžným kolem na hřídelích synchronních generátorů o výkonech  480kW + 660kW + 660kW.

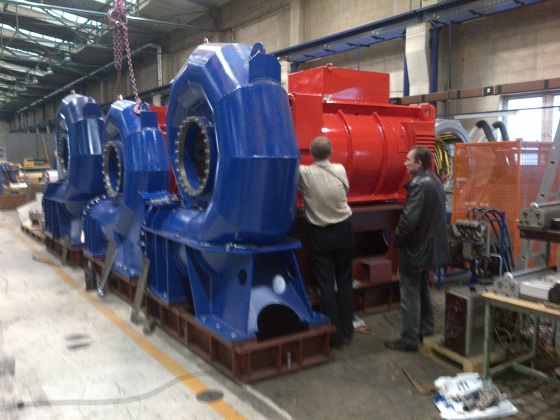

Montáž   turbosoustrojí  ve výrobním závodě společností  TES Vsetín:


Konstrukce strojní části byla zahájena v roce 2011. Poté, v listopadu 2011 proběhla doprava strojních celků na místo a jejich usazení a připojení na potrubí přívodu a savek. Současně byla zahájena i příprava elektrické výzbroje, byly osazeny již hotové rozvodné skříně VN, NN i MaR a postupně kompletován a testován řídicí systém.

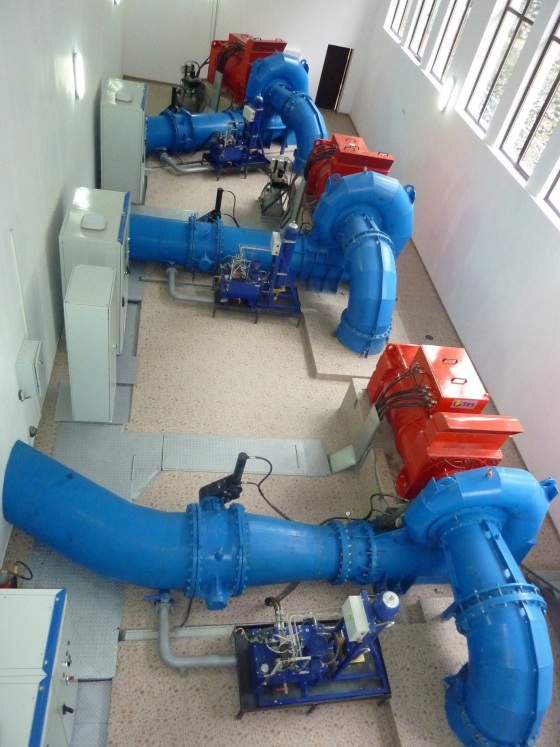

Pohled do dokončené strojovny:


Jako řídicí systém elektrárny je použit HONEYWELL Experion PKS R300, se kterým mají naši pracovníci rozsáhlé zkušenosti z jiných oborů (energetika, chemický průmysl), ale na poli vodních elektráren byl použit poprvé. Byla použita sestava kontroleru se 128 digitálními vstupy, 96 analogovými vstupy (včetně měření teplot) a 128 digitálními výstupy. Sestavu doplňuje server, operátorská stanice Windows s jedním monitorem a HMI rozhraní realizované programovatelným automatem UNITRONICS Vision 1040.

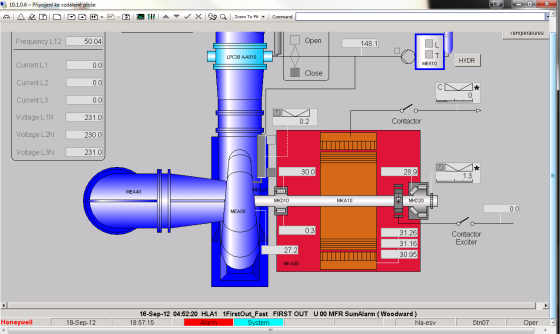

Část informačního displeje řídicího systému:


Elektrárna je doplněna nepřetržitým sledováním pomocí kamerového systému sestávajícího z jedné otočné kamery Axis 214PTZ a pevných kamer Vivotek IP8331.
Vzdálený dohled nad technologií je řešen přes internet pomocí až 32 souběžných kanálů VPN zprostředkovaných širokopásmovým firewall-routerem DrayTek Vigor 2820.
